Мой первый усилитель. TDA2030 + TDA1524 в корпусе спутникового декодера


У меня давно появилось желание собрать усилитель, пусть простой, но своими руками. Привлекает сам процесс. Но в этом деле я совсем новичек, только-только учусь. Многое познавал на просторах интернета, много интересного нашел на этом Радиопортале (респект Игорю).
Первый свой усь решил собрать на TDA2030, т.к. довольно легко и просто повторяется. Эта микросхема используется в большинстве усилителей компьютерной акустики типа 2.1, имеет неплохое звучание и зарекомендовала себя, как хорошая бюджетная.

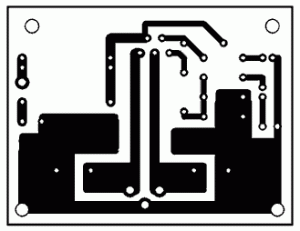

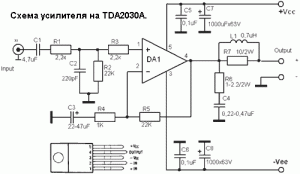

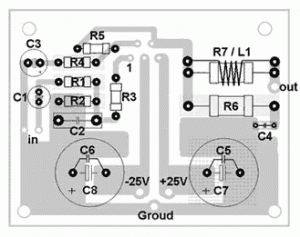

Выбор схемы усилителя долго не мучил меня — взял схему, предложенную Скифом (схема усилителя). Данная схема отличается от типовой наличием цепочки R1-R2-C2-R3, которая предотвращает проникновения радиочастотных помех в тракт усиления и наличием выходной R7/L1-цепи, которая компенсирует паразитную емкость проводов и звуковой катушки динамика.

Что мне потребовалось для усилителя:

1. Резисторы
Резисторы R6 и R7 МЛТ-2, остальные МЛТ-0.125.
Катушка L1 мотал на резисторе R7 проводом 0.7 мм, сделал 8 витков.

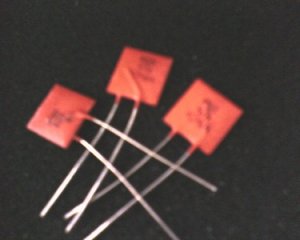

2. Конденсаторы
С1 — керамический, в крайнем случае — неполярный электролитический; С2 — керамический; С4, С5, С6 — пленочные, ёмкость шунтирующих конденсаторов С5, С6 лучше увеличить по мере возможности вплоть до 0,47uF. С3, С7, С8 — электролиты с рабочим напряжением не менее 50V. Ёмкость С7, С8 должна быть желательно от 2200uF и может быть увеличена на сколько это возможно.

3. Микросхема
Использовал две микросхемы TDA2030А. Микросхема оснащена следующими интегрированными защитами: — от короткого замыкания выхода на землю или питание; — от перегрева. Питание данной схемы производится от двухполярного источника: — TDA2030 ±15V.

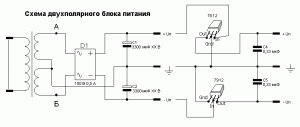

Что мне потребовалось для блока питания:

1. Трансформатор на 12В.
Раздобыл от компьютерной акустики Jet Balance.

2. Диодный мост.
Поставил какой был под рукой — D3SBA60 аж на 600В.

3. Конденсаторы.
Фильтрующие я поставил 6 штук по 1000мкФ на 35В. На выходе обычная пленка от 0,33 до 0,47мкФ.

4. Стабилизаторы
Поставил интеграловские IL7812 и IL7912.

На старом портале были обсуждения по поводу катушки L1, стоящей на выходе. Кто-то говорил, что она абсолютно неуместна, кто-то напротив утверждал, что она в самый раз. Пробовал с ней, пробовал без нее. Однозначного ответа нет. Есть плюс — на удивление полное отсутствие фона. Катушку в итоге оставил. Далее стал играться с номиналами емкостей C2 и C3. Кондер С2 подбирал на слух от 100пФ до 220пФ(по схеме). Оптимальным я посчитал поставить 150пФ, как говорится «золотая середина». Что касается емкости С3, то тут все куда интереснее: если ставить по даташиту 22мФ, то получается довольно отчетливые и чистые верха с серединой, и слабый бас. Если ставить емкость больше, как советует Скиф, увеличивать до 47мФ, то картина меняется в другую сторону. Басы приятные и отчетливые, верха и середина занижаются. По совету Игоря(Datagor) я поставил бутерброд из нескольких конденсаторов, вместо одного. Под рукой оказались емкости 22мкФ, 10мкФ и 4,7мкФ. Попробовал слепить 22мкФ и 10мкФ. Звуковая картина улучшилась, но не на столько, как мне бы хотелось. Тогда я решил поставить 2 по 10мкФ и 2 по 4,7мкФ общей емкостью около 30мкФ. «Бутерброд» сделал свое дело. Звук на удивление получился сбалансированный! За совет огромное спасибо Игорю!

Собрав 2 канала(стерео) решил прослушать свое творение. Для прослушки выбрал два варианта акустики: Radiotehnika S-30B(доработанные) и Radiotehnika X-Line FS-10.1. Звук пускал с компьютера (Creative SB Live 5.1 доработанная), проигрыватель foobar2000.

Знаете, в этот момент меня посетило такое необъяснимое чувство — чувство радости. Мое творение “запело”! Прослушав за 2 часа кучу разных треков я остался доволен, несмотря на то, что этот усь считается «детским». Главное, как говорится, было начать с чего-то.

Далее меня мучил вопрос: дополнить ли все это предом или нет? Пока оставил все как есть. Единственное, было принято решение склепать темброблок. Нашел завалявшуюся микросхемку TDA1524A.

Печатку под темброблок на этой микрухе не нашел, точнее просто плохо искал и поэтому налепил как смог. И главной моей ошибкой было то, что по незнанию поставил «красные флажки».

Звук меня расстроил моментально. Возился, думал в чем проблема, пока в интернете случайно не наткнулся на статейку, в которой категорически не рекомендовали использовать данные конденсаторы. Заменил их на пленку и красота! Различные нездоровые призвуки и помехи пропали.

Корпус самому делать не пришлось, т.к. где-то далеко на антресоли нашел завалявшийся старый спутниковый декодер, который уже морально иустарел и его просто жалко было выкинуть. Я быстренько распотрошил и разместил в нем свой усь, хотя пришлось немного попотеть, дабы все улеглось как положено.

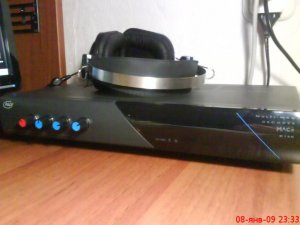

Вот так вот примерно выглядит мой Первый Усилитель. Собирался и приводился к нормальному состоянию он конечно долго, примерно с полгода, несмотря на то, что собрать его от силы день — другой. Сами понимаете — то дикая нехватка времени, то праздники, и самое приятное — рождение дочери.

Сергей (lamaka)

Местоположение в тайне.

О себе автор ничего не сообщил.



datagor.ru

Регулятор громкости, баланса и тембров на TDA1524A.

РадиоКот >Схемы >Аудио >Разное >

Регулятор громкости, баланса и тембров на TDA1524A.

Сегодня схемотехника темброблоков делится на две условные группы: аналоговые и цифровые. И довольно много проектов в каждой группе. В этой статье мы с вами рассмотрим нечто среднее — темброблок, в котором регулировка громкости, баланса и тембра осуществляется электронным способом, но не содержит микроконтроллера.

Темброблок собран на микросхеме TDA1524A, который представляет собой двухканальный (стереофонический) регулятор громкости, баланса и тембра низких и высоких частот. Также есть режим loudnes (частотная компенсация). Аналогом TDA1524A является микросхема А1524А от фирмы RFT.
Данный регулятор, на мой взгляд, является простым решением, которое может реализовать на практике начинающий радиолюбитель. Однако, когда меня попросили его собрать, мне не удалось найти готовых рисунков печатной платы, что и явилось причиной написания этой статьи.
Схема не представляет ничего необычного, типовое включение согласно документации.

Регулятор выполнен на односторонней печатной плате.

Ниже фотография собранного регулятора.

В конструкции использованы спаренные переменные резисторы номиналом 100 кОм, секции которых включены параллельно (тип резисторов 16T1 по каталогу Платана). Это обеспечивает более высокую механическую прочность установки резисторов и, в большинстве случаев, позволяет отказаться от дополнительного крепления платы. Плата может держаться в корпусе усилителя (или на передней стенке системного блока) только за счет крепления переменных резисторов.

Файлы:
Печатная плата в формате SL 4.0.

Вопросы, как всегда в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

www.radiokot.ru

Хороший регулятор громкости, баланса и тембров на tda1524a.2 CAVR.ru

Рассказать в:

Сегодня схемотехника темброблоков делится на две условные группы: аналоговые и цифровые. И довольно много проектов в каждой группе. В этой статье мы с вами рассмотрим нечто среднее — темброблок, в котором регулировка громкости, баланса и тембра осуществляется электронным способом, но не содержит микроконтроллера.
Темброблок собран на микросхеме TDA1524A, который представляет собой двухканальный (стереофонический) регулятор громкости, баланса и тембра низких и высоких частот. Также есть режим loudnes (частотная компенсация). Аналогом TDA1524A является микросхема А1524А от фирмы RFT.
Данный регулятор, на мой взгляд, является простым решением, которое может реализовать на практике начинающий радиолюбитель. Однако, когда меня попросили его собрать, мне не удалось найти готовых рисунков печатной платы, что и явилось причиной написания этой статьи.

Схема не представляет ничего необычного, типовое включение согласно документации.Регулятор выполнен на односторонней печатной плате.Ниже фотография собранного регулятора.В конструкции использованы спаренные переменные резисторы номиналом 100 кОм, секции которых включены параллельно (тип резисторов 16T1 по каталогу Платана). Это обеспечивает более высокую механическую прочность установки резисторов и, в большинстве случаев, позволяет отказаться от дополнительного крепления платы. Плата может держаться в корпусе усилителя (или на передней стенке системного блока) только за счет крепления переменных резисторов.Файлы:
Печатная плата в формате SL 4.0.


Раздел: [Регуляторы тембра, громкости]
Сохрани статью в:
Оставь свой комментарий или вопрос:

www.cavr.ru

Philips Electronics TDA1524A Даташит, TDA1524A PDF, даташитов

Номер в каталогеОписание (Функция)PDFпроизводитель
SC7312
4-CH OUTPUT STEREO AUDIO PROCESSOR WITH 4 STEREO INPUTS AND TONE/VOLUME CONTROL Silan Microelectronics
SC73144-CH OUTPUT STEREO AUDIO PROCESSOR WITH 4 STEREO INPUTS AND TONE/VOLUME CONTROL Silan Microelectronics
LC75386NEElectronic Volume and Tone Control for Car Stereo Systems SANYO -> Panasonic
NTE15029Integrated Circuit 2 Channel Tone/DC Volume/Balance Control Circuit NTE Electronics
NTE1780Integrated Circuit 2 Channel Tone/DC Volume/Balance Control Circuit NTE Electronics
KA2107Video DC VOLUME/ TONE CONTROL CIRCUIT Samsung
LM1040DUAL DC OPERATED TONE / VOLUME / BALANCE CIRCUIT WITH STEREO ENHANCEMENT FACILITY National ->Texas Instruments
Q67000-A2461TV Stereo Tone Control IC with Quasi-Stereo Section, Channel 1/2 Switch, SCART Input, and I2C Bus Control Infineon Technologies
Q67000-A2461TV Stereo Tone Control IC with Quasi-Stereo Section, Channel 1/2 Switch, SCART Input, and I2C Bus Control Siemens AG
M61503Tone Control/Volume Control Renesas Electronics

ru.datasheetbank.com

Регулятор громкости, баланса и тембра TDA1524A — Регуляторы тембра, громкости — Усилители НЧ и все к ним

Данная схема реализована на интегральной микросхеме фирмы Philips TDA1524A (А1524А — аналог
фирмы RFT). Микросхема представляет собой двухканальный (стереофонический) регулятор громкости,
баланса и тембра низких и высоких частот. Также есть loudnes (частотная
компенсация). Переменные резисторы можно использовать любые, т.к. регулировка
громкости, баланса и тембра в данной микросхеме осуществляется электронным
способом. Подстрочными резисторами R7 и R8 регулируется усиление выходного сигнала, кнопка S1, включающая
частотную компенсацию регулятора громкости (на схеме выключена), должна быть с
фиксацией. Для тех, кто хочет постоянно использовать частотную компенсацию без
возможности отключения, могут исключить из схемы элементы S1 и R9. В процессе работы
микросхема нагревается. Приклейте к ней (например, клеем «Момент»)
небольшой П-образный радиатор из алюминия. Это повысит надежность работы и срок
службы микросхемы.
На приведенной здесь печатной плате размерами 50Х31 мм, кроме регулятора
громкости, баланса и тембра находиться усилитель мощности, описанный в статье
Усилитель мощности на TDA1552Q. Устройства разделены на плате красной пунктирной
линией. Слева расположен регулятора громкости, баланса и тембра на TDA1524A, справа — усилитель
мощности на TDA1552Q. Элементы усилителя R1 C3 припаиваются со
стороны печатных проводников.

Resistors:
R1, R2__________________ 220R
R3, R4__________________ 4K7
R5______________________ 2K2
R6______________________ 1K

Capacitors:
C1, 2, 7, 8, 17_________ 10 uF ecap
C3, 4___________________ 47 nF
C5, 6___________________ 15 nF
C9______________________ 220 nF poly
C10_____________________ 100 uF 25V
C11, 12, 13, 14, 16_____ 100 nF
C15_____________________ 1000 uF 35V
C18, 19_________________ 10 nF

Misc.:
IC1_____________________ TDA 1524A
IC2_____________________ LM 7812
P1______________________ 50k linear switch pot
P2, 3, 4________________ 50k linear pot
X1, 2, 3, 4_____________ RCA jack
D1______________________ Diode 1N4004
L1______________________ Red LED






Детали я ставил с (data heet) и всё работает.
Гдето читал что микруха греетца можно приклеить радиатор!!!!

Скачать печатную плату и описание микросхемы TDA1524A

cxema.my1.ru

Стереофонический темброблок на TDA1524 — Меандр — занимательная электроника

Программа SLP 2.0 – Sound Light Processor

Усилитель на TDA1558 (1555)

Стереофонический темброблок выполнен на интегральной микросхеме TDA1524 в типовом включении. Использование спаренных переменных резисторов номиналом 100 кОм, секции которых включены параллельно, обеспечивает более высокую механическая прочность установки резисторов и, в большинстве случаев, позволяет отказаться от дополнительного крепления платы. Плата может держаться в корпусе усилителя (или на передней стенке системного блока) только за счет крепления переменных резисторов. Темброблок может использоваться совместно с усилителем мощности на TDA1558

Собранное устройство показано на фото.Основные технические характеристики:

Напряжение питания 15,0-40,0 В
Ток потребления, не более 45 мА
Полоса частот 20-20000 Гц
Напряжение шумов 100 мкВ
Входное сопротивление >30 кОм
Выходное сопротивление: 300 Ом
Коэффициент гармоник: 0,3 %

Файлы:
Печатная плата в формате SL4

Возможно, вам это будет интересно:

Постоянная ссылка на это сообщение: http://meandr.org/archives/12760

meandr.org

Радиосхемы. — TDA1524- электронный регулятор тембра, громкости и баланса

 Аудиотехника своими руками

Схемы для аудиоаппаратуры

материалы в категории

Микросхема TDA1524— активный регулятор громкости, баланса и тембра с управлением на переменных резисторах. Кроме этого в микросхеме предусмотрена функция LOUDNES (частотная компенсация).
Схема достаточно простая и ее вполне можно собрать и самостоятельно.

Схема включения микросхемы TDA1524

Технические характеристики микросхемы TDA1524


Полоса частот 20-20 000Hz
Регулировка тембра на частоте 40Hz (bass) -19/+17db
Регулировка тембра на частоте 16Khz (treble) -15/+15db
Регулировка баланса -40db
Входное сопротивление 10-60K
Выходное сопротивление 300Om
Регулировка громкости не менее -80/+21,5db
Коэффициент гармоник не более 0,3%
Относительный уровень шумов не более -80db
Напряжение питания 6-18V

Переменные резисторы можно использовать любые, т.к. регулировка громкости, баланса и тембра в данной микросхеме осуществляется электронным способом (подача на входы напряжения).
Подстрочными резисторами R7 и R8 регулируется усиление выходного сигнала, кнопка S1, включающая частотную компенсацию регулятора громкости (на схеме выключена), должна быть с фиксацией. Для тех, кто хочет постоянно использовать частотную компенсацию без возможности отключения, могут исключить из схемы элементы S1 и R9.

Важный момент: В процессе работы микросхема нагревается.
Поэтому целесообразно приклеить к ней небольшой радиатор П-образной формы из алюминия.

Если вдруг микросхемы TDA1524 нет под рукой то у нее есть полный аналог, который называется ECG1803
