Ta8227P схема усилителя – Усилитель НЧ TA8227P стерео 2.5 Вт

Усилитель НЧ TA8227P стерео 2.5 Вт

Попалась как то микросхема мне на плате с магнитофона. Микра была притерта и лиш под лупой удалось рассмотреть, что это TA8227P. Пошарив интернет и найдя на TA8227 Datasheet, стало понятно, что это стерео усилитель для бюджетных магнитофонов

Хотелось, конечно, собрать проверить микросхему и одновременно послушать, что она из себя представляет. Но время как всегда катастрофически не хватает, ни на что. Сами понимаете то одно, то другое, а еще дома работа ведь праздник один за другим. А еще, кстати, у меня пару дней назад день рождения был… Ну что то я отвлекся, поехали…

Думая, гадая нашел время и изучив Datasheet на TA8227P было принято проверить схему и спаять все на макете.
К сожалению микра оказалась паленой, но поскольку эксперимент был начат, я приобрел еще одну за 8 ГРН и собрал усилитель TA8227P.

Вот для начала краткие параметры микросхемы:
Напряжение питания: от 5В до 12В, оптимальное 9В
Ток покоя: 21мА
Входное сопротивление примерно: 120кОм
Диапазон воспроизводимых частот: 20…20000 Гц
Выходная мощность при 9В: 2,5Вт на 4Ом при КНИ 10%

Вот схема усилителя на TA8227P


Перечень компонентов использованных в данном усилителе:
C1-3 = 47мФ
C4,5 = 10мФ
C6,8,10 = 100нФ
C7,9 = 100мФ
C11-13 = 1000мФ

R1,2 = 1к
R3,4 = 120 — уменьшая/увеличивая номинал резисторов вы увеличиваете/уменьшаете коеффициент усиления усилителя

Скажу что качество звучания данного усилителя меня не очень порадовало, но как для кассетного бюджетного мафона или радиоточки, сойдет вполне. Тем более для спортивного интереса 8 ГРН за микросхему это не много, а рассыпуху всегда можно найти и дома

Удачи вам в повторении. Схема проста, повторить сможет каждый

Загрузка…

Полезные материалы по этой теме:


Навигация по записям

rustaste.ru

Ta8227p схема усилителя — полная и подробная информация

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных по Вашему запросу:

Ta8227p схема усилителя

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио — аппаратуры:


  • Hi-fi. Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.
  • Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.



Технические характеристики, на которые следует обратить внимание:

  • Входная и выходная мощность. Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
  • Частотный диапазон. Варьируется от 20 до 20000 Гц.
  • Коэффициент нелинейных искажений. Здесь все просто — чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов — 0,1%.
  • Соотношение сигнала и шума. Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
  • Демпинг-фактор. Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки. Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.

Следует помнить: изготовление качественных усилителей — трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить.


Классификация

Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:

  • По мощности. Предварительный — своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.

Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях.

  • По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
  • По режиму работы усилители подразделяются на классы. Основные классы — А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД. Также различают классы C, D, H и G, возникшие с применением цифровых технологий. Также различают однотактные и двухтактные режимы работы выходного каскада.
  • По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно применяются в домашних кинотеатрах для формирования объемности и реалистичности звука. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистем.

Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звучит-не звучит.


Применение

Выбор усилителя в большей степени обоснован целями, для которых он приобретается. Перечислим основные сферы использования усилителей звуковой частоты:

  1. В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором является ламповый двухканальный однотакт в классе А, также оптимальный выбор может составить трехканальный класса АВ, где один канал определен для сабвуфера, с функцией Hi — fi.
  2. Для акустической системы в автомобиле. Наиболее популярны четырехканальные усилители АВ или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовер для плавной регулировки частот, позволяющей по мере необходимости срезать частоты в высоком или низком диапазоне.
  3. В концертной аппаратуре. К качеству и возможностям профессиональной аппаратуры обоснованно предъявляются более высокие требования в силу большого пространства распространения звуковых сигналов, а также высокой потребности в интенсивности и длительности использования. Таким образом, рекомендуется приобретение усилителя классом не ниже D, способного работать почти на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающем от негативных погодных условий и механических воздействий.
  4. В студийной аппаратуре. Все вышеизложенное справедливо и для студийной аппаратуры. Можно добавить о наибольшем диапазоне воспроизведения частот — от 10 Гц до 100 кГц в сравнении с таковым от 20 Гц до 20 кГц в бытовом усилителе. Примечательна также возможность раздельной регулировки громкости на различных каналах.

Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, целесообразно заранее изучить все многообразие предложений и подобрать вариант аудио аппаратуры, максимально отвечающий Вашим запросам.



all-audio.pro

Усилитель низких частот на 2.5 Вт на TA8227P

Попалась мне в руки микросхема TA8227P. Как выяснилось, схема эта усилитель на 2.5 Вт

Сидел я и думал над ней. Почему-то в отличие от всех других схем тут всего 2 резистора и куча конденсаторов.

Я сделал вывод, что не экономично использовать такую микросхему в стерео усилителе, поэтому решил не собирать усилок. К тому же я позже нашел усилок на такой же микросхеме, поэтому хочу выложить саму схему усилителя. Поскольку в интернете мало инфы об этой микросхеме, поделюсь известными мне сведеньями:

Сама схема усилителя

Схема была срисована с даташита. Спасибо ему за это))

C1-3 = 47мФ
C4,5 = 10мФ
C6,8,10 = 100нФ
C7,9 = 100мФ
C11-13 = 1000мФ

R1,2 = 1к
R3,4 = 120

Характеристики:

Питание 9-12 в
Выход 2,5 Вт 4 Ом
Рабочая температура 25 градусов (рекомендую использовать радиатор)


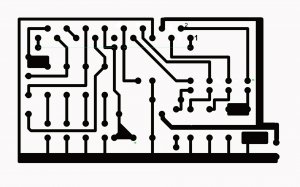

Печатная плата усилителя на TA8227P (Вид со стороны дорожек)

Скачать печатку для Sprint-Layout 5.0 для TA8227P

Парочка ваших вопросов и моих ответов
Вопрос: Пойдет ли в питание крона?
Ответ:Нет, лучше 6 батареек AA типа

Вопрос: Греется микросхема, что делать?
Ответ: Радиатор на микросхему через термопасту решит проблему. На ПП под него место есть

Related Posts

Самодельные колонки. Сателлиты на динамиках 3ГДШ-1

Вынул из телевизоров динамики 3ГДШ-1, чтоб не лежали без дела решил сделать колонки, но так как внешний усилитель с сабвуфером у меня есть, значит, буду собирать сателлиты.

Доработка высокочастотных динамиков 3ГД-31, он же 5ГДВ-1

Всем привет, уважаемые радиолюбители и аудиоманы! Сегодня я расскажу как доработать высокочастотный динамик 3ГД-31 (-1300) он же 5ГДВ-1. Применялись они в таких акустических системах, как 10МАС-1 и 1М, 15МАС, 25АС-109…….

Простое зарядное устройство для гелевых герметичных аккумуляторов на LM317

Здравствуйте уважаемые читатели. Да уж, давненько я не писал посты для блога, но со всей ответственностью хочу заявить, что теперь буду стараться не отставать, и буду писать обзоры и статьи…….

Устройство защиты АКБ от полной разрядки

Здравствуйте уважаемый посетитель. Я знаю зачем вы читаете эту статью. Да да знаю. Нет что вы? Я не телепат, просто я знаю почему вы попали именно на эту страничку. Наверняка…….

Доработка и установка динамика 4ГД-35-65 в аудиосистему 10МАС-1М

И снова мой знакомый Вячеслав (SAXON_1996) Хочет поделится своей наработкой по колонкам. Слово Вячеславу Досталась как — то мне одна колонка 10МАС с фильтром и высокочастотным динамиком. Я долго не…….

malmon.ru

Маломощный усилитель для портативной аппаратуры

   Недавно сосед даром отдал два магнитофона ТОШИБА. Они были разных годов выпуска, достаточно старые, но этот производитель выпускает только качественную аппаратуру, следовательно, раскулачивать магнитофоны пока не стоило.

   После включения, стало ясно, что они оба были неисправными. Один из них вообще не включался, а второй только показывал признаки включения , но никакого звука в колонке не было… Оба магнитофона были сразу разобраны (такой уж я человек, привык все сразу делать). У первого (который не включался), оказался битый предохранитель, он был заменен перемычкой.

   И как я обрадовался, когда взглянул во внутрь второго магнитофона… там стояла отдельная плата с усилителем мощности. Плата компактная, прям глаз радует, после детального осмотра, стало ясно — там стоял усилитель из моего детства TA8227P (паял такой лет в 9-10). Она оказалась нерабочей и сразу же была заменена.

   Микросхема и сейчас обрадовала меня своими параметрами. У нее достаточно высокая выходная мощь, в стерео режиме 2,5 ватт на канал, в монофоническом — до 6 ватт! Следует выделить тот факт, что даже на максимуме, микросхема греется совсем незначительно, поэтому в раньше ее часто применял в своих электронных игрушках. Ниже привожу основные параметры усилителя.


Название — TA8227P
Ucc min -5V
Ucc max-12V
Icc O -21mA
Iout max -2,5 A
Pout max–2×2,5 W
R Ом — 4
Частота — 20 Hz-20 KHz
R — 30k
Kg –0,2%
Au –45dB
Корпус -TABS-A
Производитель — Toshiba

   Честно говоря, так и не понял, почему микросхема вдруг слетела, дело в том, что они стойкие, не перегреваются и потребляют тоже мало. После замены микросхемы, плата была использована для портативных колонок, которые принесли на ремонт. В колонках стояли знаменитые TDA2030 с мощностью 18 ватт. Представьте — 2,5 ватта качали головки совсем недурно! Хотя, конечно, чувствовался большой запас мощности головки.


Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



amplif.ru

Ta8229k схема усилителя — полная и подробная информация

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных по Вашему запросу:

Ta8229k схема усилителя

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио — аппаратуры:


  • Hi-fi. Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.
  • Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.



Технические характеристики, на которые следует обратить внимание:

  • Входная и выходная мощность. Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
  • Частотный диапазон. Варьируется от 20 до 20000 Гц.
  • Коэффициент нелинейных искажений. Здесь все просто — чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов — 0,1%.
  • Соотношение сигнала и шума. Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
  • Демпинг-фактор. Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки. Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.

Следует помнить: изготовление качественных усилителей — трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить.


Классификация

Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:

  • По мощности. Предварительный — своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.

Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях.

  • По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
  • По режиму работы усилители подразделяются на классы. Основные классы — А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД. Также различают классы C, D, H и G, возникшие с применением цифровых технологий. Также различают однотактные и двухтактные режимы работы выходного каскада.
  • По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно применяются в домашних кинотеатрах для формирования объемности и реалистичности звука. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистем.

Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звучит-не звучит.


Применение

Выбор усилителя в большей степени обоснован целями, для которых он приобретается. Перечислим основные сферы использования усилителей звуковой частоты:

  1. В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором является ламповый двухканальный однотакт в классе А, также оптимальный выбор может составить трехканальный класса АВ, где один канал определен для сабвуфера, с функцией Hi — fi.
  2. Для акустической системы в автомобиле. Наиболее популярны четырехканальные усилители АВ или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовер для плавной регулировки частот, позволяющей по мере необходимости срезать частоты в высоком или низком диапазоне.
  3. В концертной аппаратуре. К качеству и возможностям профессиональной аппаратуры обоснованно предъявляются более высокие требования в силу большого пространства распространения звуковых сигналов, а также высокой потребности в интенсивности и длительности использования. Таким образом, рекомендуется приобретение усилителя классом не ниже D, способного работать почти на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающем от негативных погодных условий и механических воздействий.
  4. В студийной аппаратуре. Все вышеизложенное справедливо и для студийной аппаратуры. Можно добавить о наибольшем диапазоне воспроизведения частот — от 10 Гц до 100 кГц в сравнении с таковым от 20 Гц до 20 кГц в бытовом усилителе. Примечательна также возможность раздельной регулировки громкости на различных каналах.

Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, целесообразно заранее изучить все многообразие предложений и подобрать вариант аудио аппаратуры, максимально отвечающий Вашим запросам.



all-audio.pro

Путь разума — УМЗЧ ДЛЯ ПЛЕЙЕРА

Статистика

Онлайн всего: 1

Гостей: 1

Пользователей: 0

УМЗЧ ДЛЯ ПЛЕЙЕРА

Бывает, хочется послушать музыку во дворе с друзьями. Но тащить большой магнитофон неудобно, а плейер предназначен для одного. Предлагается простая схема усилителя с выходной мощностью около 3 Вт (рис.1). Главное достоинство схемы — низкое напряжение питания (как и у плейера — 3…6 В). Эту схему можно использовать в минимагнитофоне, чтобы повысить его мощность. Динамики можно использовать любые, но с мощностью не менее 3 Вт и с сопротивлением 4 Ом. Вместо КА2206 можно использовать ИМС ТА8227Р. Цоколевка микросхемы приведена на рис.2.

DA1 — KA2206 (TA8227P)

С1, С2, С3, С4, С7, С10, С13 — 10мк х 16В

С5, С8 — 100мк х 16В

С6, С9, С12, С14 — 10

R1, R2 — 680 Ом

Поиск по сайту
Календарь
«  Август 2019  »
ПнВтСрЧтПтСбВс
   1234
567891011
12131415161718
19202122232425
262728293031

put-razuma.ucoz.ru

Мой первый усилитель на TA8221

Желание собрать усилитель возникло давно. Опыт радиолюбительства не значительный, поэтому какую схему выбрать и с чего начать не имел понятия. И вот «наткнулся» на одну не сложную схему, сразу возникло желание попробовать ее собрать. Закупив всё необходимое приступил к ёё сборке…

Содержание / Contents


Данный «агрегат» предполагалось использовать для усиления звука с компьютера, поэтому необходимость в использовании темброблока и регулятора усиления отпадала. Мой выбор остановился на усилителе, основой которого является м/с, так как эта реализация является наиболее простой и доступной, что является не маловажным фактором для начинающего радиолюбителя smile .

В качестве ИМС выбрана TA8221AH.

Мой первый усилитель на TA8221

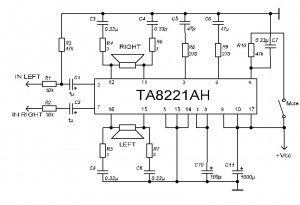

Принципиальная схема устройства выглядит следующим образом


Сие творение:

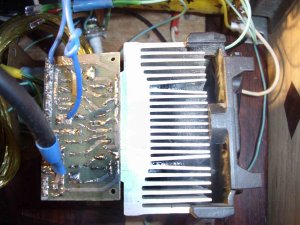

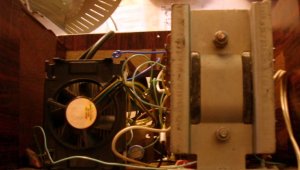

Под рукой оказался радиатор от старенького компа, его я задействовал в качестве охлаждения для м/с усилителя.

Для питания усилителя необходим мощный источник питания. Величина тока потребления зависит от величины сопротивления нагрузки (Rн). Так для усилителя на м/с ТА8221 при максимальной громкости: — для Rн=2 Ом ток потребления составит около 5А; — для Rн=4 Ом ток потребления составит около 3А; — для Rн=8 Ом ток потребления составит около 1,5А.

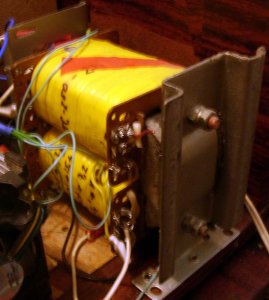

В качестве трансформатора для блока питания я использовал перемотанный ТС250. Данный экземпляр встречается достаточно часто и, на мой взгляд, его перемотка наименее трудоемкая. Принцип перемотки более чем доступно описан в статье Юрия(Yooree)

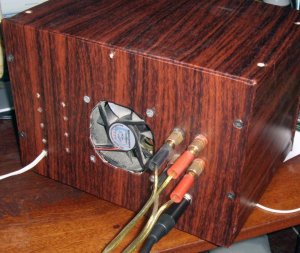

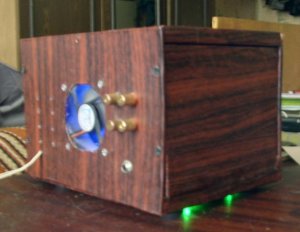

Корпус усилителя выполнен из того, что было под рукой.
При необходимости вместо перемычки «MUTE» устанавливается переключатель. После подачи напряжения питания и при разомкнутом переключателе усилитель находится в дежурном режиме и потребление тока минимально. При замыкании переключателя происходит плавное, без щелчков, включение в рабочий режим.
Хотелось бы отметить, что при увеличении ёмкости конденсаторов в сглаживающих фильтрах блока питания, заметно улучшилось качество воспроизведения низких частот.
При правильной и аккуратной сборке усилитель работает сразу и не нуждается в настройке. Звуком вполне доволен, тем более если это первый опыт smile

Имя героя неизвестно (Qucke)

Местоположение в тайне.

О себе автор ничего не сообщил.
