Схемы умзч на германиевых транзисторах – Схемы усилителей мощности на германиевых транзисторах. Секреты звучания забытых германиевых УНЧ.

Схемы усилителей мощности на германиевых транзисторах. Секреты звучания забытых германиевых УНЧ.

Эх, жалко пацанов — королевство маловато, разгуляться негде!

Ни ламповых тебе однотактников, ни гераниевых раритетов… Что ещё остаётся пытливому уму неоперившегося меломана?

Разве что брейкануть под японское хокку, да кайфануть для большего эффекта под уханье бумбокса.

«Кремний — всему голова» — крикнут яростные члены на форумных дебатах.

«Не надо впаривать нам этот шняга-силикатный экстракт» — вторят им другие, «для начала послушайте своими руками, а потом делайте свои
тупоголовые выводы».

На самом деле, слушать надо!

Перелопатить определённое количество разномастной усилительной аппаратуры — тоже надо.

Не обязательно быть музыкантом со стажем, но таить в себе зачатки какого-никакого слуха — опять же, надо.

И тогда любой пацак, владелец старого пепелаца, сможет авторитетно заявить:
«Однако разница в звуке есть, и она весьма существенна!»

На этой странице поговорим об УНЧ на германиевых транзисторах.

Своеобразие германиевого звучания, как правило, сводится к двум устойчивым постулатам:

1. Усилители на германиевых транзисторах отличаются музыкальностью,

2. Звук похож на звук ламповика.


И если первый пункт у меня возражений не вызывает, то со вторым мнением коллег позволю вежливо не согласиться — не похож,
абсолютно разное звучание.

Электрофон сетевой транзисторный «Вега-101-стерео» с усилителем на германиевых транзисторах, выпускаемый Бердским радиозаводов
с начала 1972 по 1982 год, заложил в головы современников основы понимания того, каким должен быть высококачественный
стереофонический звук.

Время шло, появлялись на свет и более продвинутые вертушки с магнитными звукоснимателями, и значительно более мощные УНЧ
на кремниевых транзисторах с незаурядными характеристиками.

Однако душещипательные воспоминания о том, как звучали в конце 70-ых простенькие Веги с их примитивной схемотехникой
открыли историю ожесточённой борьбы человечества с феноменом транзисторного звучания.

Ну да и ладно, пора переходить на новый уровень — нарисовать пару-тройку принципиальных схем усилителей низкой частоты
на германиевых транзисторах, но для начала озадачусь вопросом: Что любит и что не любит германий?

1. Германий любит простоту и не приемлет наворотов. Дифференциальный каскад с источником тока в цепи эмиттера —
уже является буржуазным излишеством.

2. Германий не любит перегрева, легко может напустить дыма и отправиться к праотцам электроники Амперу и Ому в ответ
на потерю бдительности в процессе настройки схемы.

А теперь обещанные схемы.



Рис.1

Номинальная мощность усилителя при коэффициенте гармоник на частоте 1000Гц менее 0,1% — 1 Вт, максимальная — 1,5Вт,
чувствительность по входу — 0,2 В.

Усилитель сохраняет работоспособность при понижении напряжения питания до 9В.

Подбором номинала резистора R8 устанавливается значение напряжения на эмиттерах выходных транзисторов, равное половине напряжения
питания.

Подбором номинала резистора R2 устанавливается значение напряжения на коллекторе транзистора V1, равное половине напряжения питания.



Рис.2

Схема, приведённая на Рис.2 — для эстетов, желающих порадовать свой слуховой аппарат ни с чем не сравнимым звуком однотактного усилителя,
работающего в чистом режиме А.

Для настройки усилителя следует подбором номинала резистора R9 установить ток покоя выходного транзистора — 150мА.



Рис.3

На рис.3 показана принципиальная схема универсального усилителя НЧ, собранного на девяти транзисторах и развивающего
выходную мощность до 10 Вт при сопротивлении нагрузки 4 Ом и входном напряжении около 10 мВ.


При налаживании устройства подстроечным резистором R2 устанавливают выходное напряжение в точке соединения транзисторов VT8 и VT9
равным половине напряжения питания.




Рис.4

Схема более мощного усилителя приведена на Рис.4. Усилитель рассчитан на подключение электрогитары и микрофона, но может
быть использован также совместно с проигрывателем, магнитофоном или радиоприёмником.

Основные технические данные, приведённые автором:

Номинальная выходная мощность — 30 Вт.

Максимальная выходная мощность — 40 Вт.

Сопротивление нагрузки 3,5-5 Ом.

Полоса рабочих частот 30-16000 Гц.

Коэффициент нелинейных искажений — не более 1,5%.

Чувствительность с выхода микрофона — 10 мВ.

Чувствительность с выхода электрогитары — 0,1 В.

Напряжение 15 В на коллекторе транзистора Т10 устанавливают резистором R19.

Ток покоя всего усилителя не должен превышать 170 мА.



Рис.5

На Рис.5 приведена схема простого и мощного усилителя на германиевых транзисторах DTG110B.
При подключении к его входу любого УНЧ мощностью 1,5-2 Вт устройство выдаёт на 8-ми омную нагрузку около 50 Вт чистого германиевого
звука.

Согласующий трансформатор Т1 выполнен на железе Ш24 (толщина пакета 20-25мм) и содержит 3 одинаковые обмотки по 120 витков,
намотанных на картонном каркасе проводом ПЭВ-1 или ПЭВ-2 диаметром 0,5-0,7мм.

Налаживание устройства заключается в подборе значений резисторов R2 R4 для достижения на выходе схемы нулевого потенциала и тока покоя
транзисторов — 120-150 мА.

При снижении напряжения питания на каждом плече до 30В транзисторы DTG110B без каких-либо колебаний могут быть заменены на отечественные
П210А.



Рис.6

Схема, представленная на Рис.6, является переработанным под «германий» вариантом усилителя НЧ из статьи Николая Трошина журнале
Радио №8 за 1989г (стр. 51-55). Творцом переработки является сам автор статьи. Вот что он пишет на страннице сайта http://vprl.ru:

«Выходная мощность этого усилителя 30 Вт при сопротивлении нагрузки акустических систем 4 Ома, и примерно 18 Вт при сопротивлении
нагрузки 8 Ом.

Напряжение питания усилителя (U пит) двухполярное ±25 В;

Диапазон рабочих частот 20Гц…20кГц:

Транзисторы МП40А можно заменить на транзисторы МП21, МП25, МП26. Транзисторы ГТ402Г – на ГТ402В; ГТ404Г – на ГТ404В;

Выходные транзисторы ГТ806 можно ставить любых буквенных индексов. Применять более низкочастотные транзисторы типа П210, П216, П217 в
этой схеме не рекомендую, поскольку на частотах выше 10кГц они здесь работают плоховато (заметны искажения), видимо, из-за нехватки
усиления тока на высокой частоте.

Площадь радиаторов на выходные транзисторы должна быть не менее 200 см2, на предоконечные транзисторы не менее 10 см2.

На транзисторы типа ГТ402 радиаторы удобно делать из медной (латунной) или алюминиевой пластины, толщиной 0,5 мм, размером 44х26.5 мм.

Настройка правильно собранного из исправных элементов усилителя сводится к установке подстроечным резистором тока покоя выходного каскада
100мА (удобно контролировать на эмиттерном резисторе 1 Ом – напряжение 100мВ).

Диод VD1 желательно приклеить или прижать к радиатору выходного транзистора, что способствует лучшей термостабилизации.
Однако если этого не делать, ток покоя выходного каскада от холодного 100мА до горячего 300мА меняется, в общем-то, не катастрофично.

Важно: перед первым включением необходимо выставить подстроечный резистор в нулевое сопротивление.

После настройки желательно подстроечный резистор выпаять из схемы, измерить его реальное сопротивление и заменить на постоянный».



vpayaem.ru

Германиевый усилитель мощности — чистый ламповый звук высокого качества

Германиевый усилитель мощности

Германиевый усилитель мощности — многие радиолюбители, которые в силу своего возраста не застали эпоху «германиевого звука» и часто спрашивают: «Что такого особенного есть в усилителях мощности собранных на германиевых транзисторах?». Если не особенно вдаваться в подробности, то можно ответить так: У таких аппаратов необычный звук, очень похожий на ламповый, большой динамический диапазон и та самая скорость нарастания. Впрочем, это на любителя, есть такие кто например ненавидит лампы. Но качественные усилители выполненные на кремневых транзисторах обладают всеми этими характеристиками в том же объеме. Так же германиевые полупроводники имеют несколько больший акустический КПД, то есть звучание у них громче, чем у кремневых на выходе и для высоко комфортного прослушивания вполне хватит небольшой выходной мощности.

Первыми транзисторами в радиотехнике, после электровакуумных ламп были германиевыми, которые произвели настоящий фурор в радиоэлектронной сфере. Конечно нет смысла спорить, что приобрели почитатели музыки отказавшись от лампового варианта в пользу германиевых приборов. По этому поводу до сих пор существует много разных мнений. В настоящее время германиевые транзисторы не производит ни одна страна и упоминание о них встречаются довольно редко. И напрасно. Германиевый усилитель мощности и если взять для примера кремниевый транзистор, какой он бы не был, биполярный, полевой или предназначенный для работы на высоких и низких частотах и так далее. Так вот он в отличии от германиевого полупроводника менее подходящий для воспроизведения звука высокого качества. p>

В общем, чтобы сейчас не углубляться в рассмотрение физических свойств германиевых транзисторов, при необходимости вы можете эти данные легко найти в интернете. Поэтому перейдем непосредственно к изучению принципиальных схем построенных на транзисторах с германиевым кристаллом. Сразу хотелось бы отметить несколько важных правил без соблюдения которых, очень сложно получить высококачественное звучание. p>

  • Во первых в используемой схеме устройства, принципиально нужно отказаться от применения кремниевых полупроводников.
  • Компоновку и последующую сборку выполнять только навесным монтажом, при этом как можно больше использовать сами выводы электронных компонентов. В случае применения печатных плат для монтажа, то вы должны знать, что в таком случае качество звучания будет существенно хуже.
  • При конструировании усилителя старайтесь рассчитать схему так, чтобы количество транзисторов в устройстве должно быть как можно меньшим.
  • Прежде чем производить монтаж, необходимо провести подбор комплементарных пар транзисторов не только для каждого плеча выходного тракта структуры PNP и NPN, но и обязательно для обоих каналов. Особое внимание при подборе электронных элементов стоит обратить на параметры статического коэффициента передачи тока, которое должно быть более 100 и как можно меньшим обратным током коллектора.
  • Силовой трансформатор должен быть собран на магнитопроводе из Ш-образных пластин с площадью сечения более 15см². Также нужно при изготовлении трансформатора не забыть сделать один ряд экранирующей обмотки с последующим ее заземлением.

Германиевый усилитель мощности — схема №1


Показанный здесь германиевый усилитель мощности и его схемотехника можно сказать легендарная и в свои лучшие годы была очень популярна. Такая топология схемы усилителя одна из немногих конфигураций, которая соответствует аудиофильским нормам. Хотя эта схема и очень простая, но тем не менее способна воспроизводить высококачественное звучание при этом затраты на комплектующие совсем небольшие и под силу любому радиолюбителю. Автор этой конструкции усилителя в этом случае всего лишь приспособил ее к современным запросам High End Audio.

Настраивать германиевый усилитель несложно. Вначале нужно переменным резистором R2 установить ровно половину питания на отрицательном отводе электролитического конденсатора С7. Далее необходимо подобрать постоянный резистор R13 таким образом, чтобы мультиметр, подключенный в цепь коллектора транзисторов оконечного каскада, показывал ток покоя в пределах 42 — 52 мА, но не больше. Когда начнете подавать сигнал на вход усилителя, то обязательно нужно проверить наличие либо отсутствие самовозбуждения, хотя возникновение такого процесса бывает исключительно редко.

Но все таки если на осциллографе появились высокочастотные искажения, то в этом случае нужно будет заменить конденсатор С5 на емкость с большим номиналом. Для того, чтобы усилитель работал в стабильном и устойчивом режиме при повышении температуры на основание пары диодов D311 должна быть нанесена тепло-проводная паста и плотно закреплены на транзисторе выходного каскада. В свою очередь выходные транзисторы устанавливаются на радиаторах охлаждения с площадью рассеивания более 220см².

Схема модернизированная


В предыдущей штатной схеме выходной каскад был построен на транзисторах одной проводимости, так как в те далекие времена советская электронная промышленность не производила мощных комплементарных германиевых транзисторов. Когда много позднее появились германиевые транзисторы структуры PNP и NPN, то это дало возможность модернизировать схему оконечного каскада как показано на второй схеме. Но оказывается не все так просто как хотелось бы. Дело в том, что у названных выше полупроводников предельный коллекторный ток составляет всего около 3,4 А.

Например у П217В максимальный ток коллектора равен 7,5 A. В связи с этим использование их в схеме возможно только с условием параллельного включения по два в плечо. Вот такой вариант практически этим и имеет отличие от первой схемы. Ну и конечно у источника питания полярность противоположная. И транзистор для усиления напряжения ГТ 404Г, установлен n-p-n проводимости. Настройка модернизированной схемы идентична предыдущей. Ток покоя оконечного каскада имеет точно такие же значения.

Немного о блоке питания

Чтобы получить качественное звучание, желательно раздобыть где то две пары германиевых сплавных диода Д305. Устанавливать другие настоятельно не советую. Соединяются они по мостовой схеме, и ставятся шунты в виде слюдяных конденсаторов типа КСО, емкостью по 0,01µF, далее устанавливаем восемь емкостей по 1000µF с рабочим напряжением 63v, желательно фирменные, которые также шунтируются слюдяными конденсаторами. Увеличивать общую емкость не следует, так как сбалансированность низких, средних, и высоких частот снижается, теряется воздух.

Параметрические значения двух приведенных схем практически одинаковы: мощность на выходе составляет 20 Вт при работе на нагрузку 4 Ом. Безусловно, данные цифры почти ничего не скажут о звучании усилителя. Но об одном можно говорить с уверенностью — однажды прослушав правильно собранный усилитель по схемам приведенным выше, вы уже не так уверенно будете смотреть в сторону аппаратов собранных на кремниевых транзисторах.

usilitelstabo.ru

Усилитель на германиевых транзисторах

Как известно, первые транзисторы, которые пришли на смену радиолампам, были именно германиевыми. Их изобретение сыграло большую роль в развитии электроники, позволив сделать электронные устройства более функциональными, экономичными и малогабаритными. Однако эпоха германиевых транзисторов длилась недолго – в скором времени их заменили более совершенные кремниевые. Несмотря на это, германиевых транзисторов было выпущено огромное количество, и даже сейчас, спустя пол века, они не являются большой редкостью.
Существует мнение, что звучание усилителя, построенного целиком на германиевых транзисторах обладает особым окрасом, близким к «тёплому ламповому» звуку. Именно это делает германиевые транзисторы такими популярными в среде радиолюбителей в последнее время. Послушать собственными ушами звук подобного усилителя можно, если собрать весьма несложную схему, приведённую ниже.

Схема усилителя


Схема состоит из 5-ти германиевых транзисторов и небольшой горстки остальных деталей. Ниже приведены несколько вариантов транзисторов для данной схемы.

  • Т1 – МП39, МП14, МП41, МП42 (PNP)
  • Т2, Т4 – П217, П213, П210, П605, ГТ403 (PNP)
  • Т3 – МП38, МП35, МП36 (NPN)
  • Т4 – МП39, МП14, МП41, МП42 (PNP)

Подойдут также любые другие аналогичные транзисторы, наиболее предпочтительными будут малошумящие. Следует обратить внимание, что в выходном каскаде (Т2 и Т4) должны стоять одинаковые транзисторы, желательно подобрать их в пару по наиболее близкому коэффициенту усиления. Диод D1 – германиевый, например, Д9, Д18, Д311, от него зависит ток покоя усилителя. Все конденсаторы электролитические, на напряжение минимум 16 вольт. Напряжение питания схемы 9-12 вольт.
Печатная плата:

Сборка усилителя

Схема собирается на плате размером 40х50 мм, которую можно выполнить методом ЛУТ. Ниже представлены фотографии готовой залуженной платы.


Теперь можно приступать к установке деталей. В первую очередь на плату встают резисторы, после них более крупные конденсаторы и транзисторы. Следует учитывать, что германиевые транзисторы, в отличие от кремниевых, гораздо более чувствительны к перегреву.

Мощные выходные транзисторы нагреваются в процессе работы на большой громкости, поэтому их желательно установить на радиатор (если корпус транзистора предусматривает такую возможность) и вывести на плату проводами.

После установки на плату всех деталей остаётся припаять провода питания, источника сигнала и выхода на динамик. Завершающий этап сборки – смыть остатки флюса с платы, проверить правильность монтажа, прозвонить соседние дорожки на замыкание.

Первое включение и настройка

Германиевый усилитель требует настройки тока покоя, которая задаётся диодом D1. Первым делом нужно подать на схему напряжение, включив в разрыв питающего провода амперметр. При отсутствии на входе сигнала схема должна потреблять примерно 20-50 мА. Чем больше ток покоя, тем больше нагрев выходных транзисторов, однако это положительно сказывается на качестве звучания. Если ток покоя слишком мал, звук становится неразборчивым, появляется скрежет и хрипота. Ток можно увеличить, добавив ещё один или несколько диодов последовательно с D1. В моём случае для получения приемлемого качества звучания пришлось добавить два дополнительных диода.
Подобные схемы усилителей на германиевых транзисторах широко использовались в старинных проигрывателях, магнитофонах, радиоприёмниках, поэтому она обязательно придётся по душе всем любителям старины. Выходная мощность составляет примерно 5-10 ватт при наличии радиатора, поэтому усилителя с головой хватит для озвучивания целой комнаты. Удачной сборки!

Смотрите видео

sdelaysam-svoimirukami.ru

Усилитель «GermaZon». Умощняем датагорский германиевый кит «GeAmp 1970»

«Давненько не брал я в руки шашки…». Вернее я хотел сказать, что давненько не собирал усилителей на транзисторах. Всё лампы, да лампы, понимаешь. И тут, благодаря нашему дружному коллективу и участию в конкурсе «Выбор читателей Datagor.ru 2016», я приобрёл пару плат для сборки датагорского кита германиевого усилителя. Платы отдельно тут.

Платы пришли быстро. Игорь (Datagor) оперативно прислал документацию со схемой, описанием сборки и настройки усилителя. Кит всем хорош, схема классическая, обкатанная. Но меня обуяла жадность. 4,5 Ватта на канал — маловато будет. Хочу минимум 10 Вт, и не потому что я громко слушаю музыку (с моей акустикой чувствительностью 90 дБ и 2 Вт хватает), а… чтобы было.

И, конечно, при этом всём следует сохранить «германиевую парадигму» проекта. Поехали!

Содержание / Contents

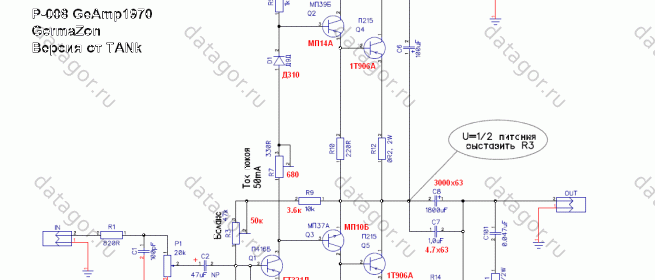

Вот так выглядит мой окончательный вариант схемы усилителя. Красным указаны изменённые номиналы.

Законы Ома и Джоуля-Ленца ещё ни одному адвокату объехать не удалось, и для того, чтобы поднять мощность на выходе УМЗЧ, надо поднимать напряжение его питания. Сделаем хотя бы в два раза, до 30 Вольт. Сразу сделать это не получится. Транзисторы П416 и МП39Б, которые используются в оригинальной схеме, имеют максимальное допустимое напряжение 15 Вольт.

Пришлось достать с полки старый Справочник радиолюбителя 1978 года издания и углубиться в изучение параметров германиевых транзисторов серий «МП» и «ГТ», одновременно проводя раскопки в коробках с деталями.

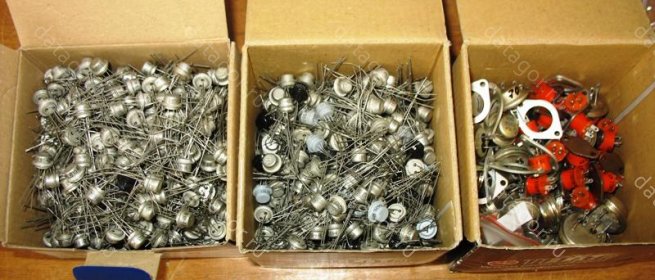

Я искал транзисторы близкие по параметрам к использованным в схеме, но имеющие максимально допустимое напряжение не менее 30 Вольт.

После проведения этой увлекательной изыскательской работы были найдены необходимые кандидаты. На вход, вместо П416, главным претендентом стал транзистор ГТ321Д.
Пару МП39Б + МП37А было решено заменить аналогичной парой МП14А + МП10Б. Германиевые транзисторы серии МП с номерами от 9 до 16 – это «военка», транзисторы для аппаратуры специального назначения. В отличие от их аналогов с номерами от 35 до 42, которые предназначены для аппаратуры широкого применения.

На выходе я решил использовать высокочастотные транзисторы ГТ906А. Причин этому было несколько, главная из которых — это наличие запаса этих транзисторов в моей тумбочке. Вторая причина — это высокий коэффициент передачи тока. При работе транзисторы предварительного каскада будут меньше «напрягаться» на раскачку выходных транзисторов, что должно уменьшить их нагрев и положительно сказаться на уровне искажений усилителя.

Следующий шаг, который тоже немаловажен – это подбор транзисторов в пары по коэффициенту передачи тока h31э. Сначала я попробовал это сделать при помощи обычного китайского тестера, но результаты измерения мне показались несколько странными и явно завышенными. К тому же китайский тестер явно не смог справиться с измерением параметров мощных транзисторов.

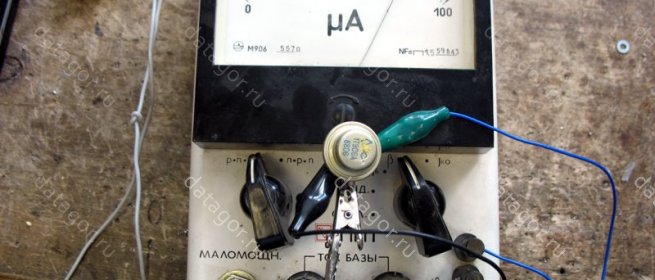

Пришлось достать с полки старый добрый еще Советских времен прибор «ППТ».


С его помощью была выбрана пара транзисторов ГТ321Д с h31э = 120 и две пары МП10Б + МП14А с h31э около 40. Из десятка транзисторов 1Т906А удалось подобрать 3 шт. с бета 76 и пару с бета 78. Всё-таки серия 1Т проходила более серьезный отбор по параметрам при изготовлении.

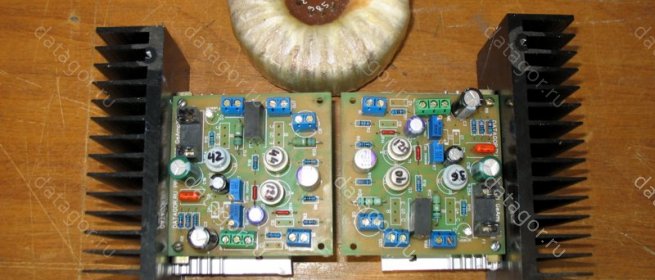

После подбора транзисторов, сборка печатных плат согласно датагорской инструкции не заняла много времени. Надо ещё обратить внимание на напряжения электролитических конденсаторов. Оно должно быть не меньше чем выбранное напряжение питания усилителя.
Я использовал конденсаторы на 35 Вольт.

Поскольку я планировал получить от усилителя бОльшую мощность, потребовалось увеличить емкость выходного разделительного конденсатора раза в два, как минимум. Конденсатор такого номинала на плату уже не вмещался. Вместо него я впаял пару винтовых зажимов, чтобы можно было подключать на проводах любой понравившийся конденсатор, не обращая внимания на его размеры.

Другой важной проблемой была организация охлаждения выходных транзисторов. У меня нашлась пара одинаковых, довольно крупных радиаторов, но они были рассчитаны на крепеж к ним современных транзисторов в корпусе ТО-220.

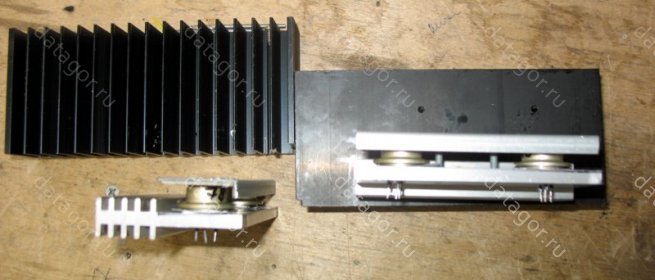

Выход я нашел в старых горелых компьютерных блоках питания. Пара радиаторов из толстого алюминия 4 мм, на которые я закрепил через изолирующие прокладки транзисторы ГТ906, а уже сами эти радиаторы широким торцом через термопасту были прикручены винтами к большим радиаторам.

К этим же радиаторам при помощи металлических уголков были прикреплены и платы усилителя. Между ребер компьютерного радиатора, вблизи выходных транзисторов, удобно разместился диод Д310, который обеспечивает термостабильность усилителя. Его я не долго думая залил китайским термоклеем.

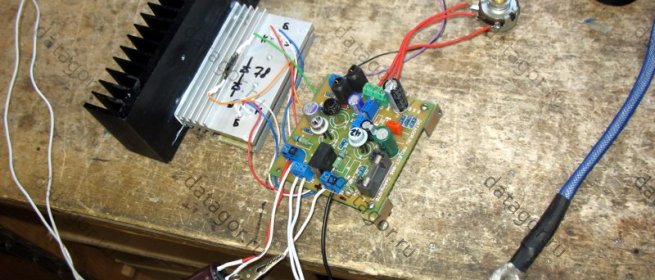

Пришло время первого включения и испытания собранных усилителей. Делал я это при помощи лабораторного блока питания с ограничением по току.

Сначала настраивал на напряжении питания в 15 Вольт. Установил ток покоя усилителя 100 мА, отбалансировал выход, так чтобы на нем было ровно половина напряжения питания, потом плавно стал поднимать напряжение питания до нужных по задумке 30-ти Вольт.

В ходе этой операции пришлось немного изменить номиналы некоторых резисторов, т.к. при увеличении напряжения питания начинал резко возрастать ток покоя. Без БП с ограничением по току, я бы, наверное, лишился не одной пары выходных транзисторов. Но тут все обошлось.

После установки режимов по постоянному току подключил к усилителю генератор и осциллограф. Подал сигнал. На выходе ограничение сигнала (синий цвет) наступает при амплитуде примерно 12 Вольт на 4-омной нагрузке, а это соответствует мощности на выходе в 18 Вт. Ура!!! :yahoo:
Амплитуда сигнала на входе (желтый цвет) при этом примерно 1,5 Вольта. То есть усилитель имеет чувствительность порядка 1 Вольта RMS.

Полоса частот тоже порадовала. Практически без завала от 15 Гц до 60 кГц. Если убрать конденсаторы на 100 пФ из цепи обратной связи и на входе, наверное была бы ещё шире.

Усилитель «GermaZon». Умощняем датагорский германиевый кит «GeAmp 1970»

То, что надо! Это как раз соответствует уровню выходного сигнала звуковой платы компьютера, которая и будет использоваться в качестве основного источника сигнала.

Проверил, какой максимальный ток потребляет усилитель. При подаче на вход прямоугольного сигнала частотой 10 кГц амплитудой 1,5 В усилитель тянет от БП чуть меньше 2 А тока.


Теперь пришло время «краштеста». Устанавливаю в держатели предохранители на 1,5 А, выставляю на БП максимально возможное ограничение по току (у меня 5 А) и подаю на вход синус частотой 10 кГц. Вывожу мощность на максимум, когда начинается уже ограничение сигнала. После этого отверткой делаю КЗ в нагрузке. Предохранитель сгорает. Меняю предохранитель на новый, снова включаю усилитель – выходные транзисторы целые! После того как я сжёг три предохранителя (два на одной плате усилителя и один на другой), я решил, что тест на надежность пройден и теперь можно переходить к окончательной сборке усилителя в корпус. Делаю предварительную примерку и начинаю слесарные работы по закреплению всех деталей в корпусе.

Силовой трансформатор тороидальный. Со страшным названием БЫ5.702.010-02, которое призвано было запутать вероятного противника. Трансформатор выдает на выходе 20 Вольт. Параметры этой обмотки по току мне найти не удалось, но накал лампы ГМ-70 (а это 3.5 А) он держит, не напрягаясь и не перегреваясь. Так что для питания двух каналов этого усилителя ему мощности хватит даже с запасом.

Выпрямительные диоды я использовал тоже германиевые Д305 (10 А, 50 V). Таким образом, получилось собрать усилитель, в котором нет ни одной кремниевой детали. Все по «феншую».

Конденсаторы фильтра — 2 шт. по 10000 мкФ. Хватило бы и по одному, но, как я писал вначале, жадность обуяла, к тому же место в корпусе было.

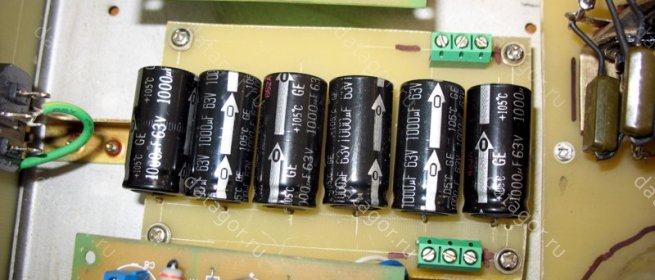

На выход поставил по три соединенных параллельно конденсатора 1000 мкФ 63 В. Конденсаторы качественные, от японской Матсушиты.

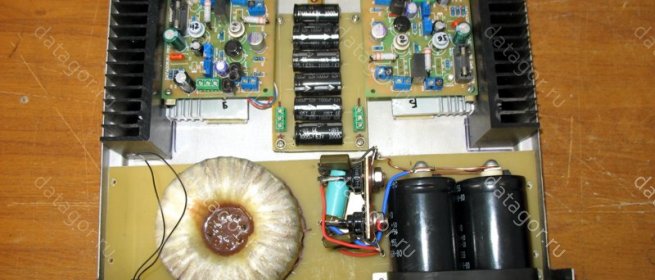

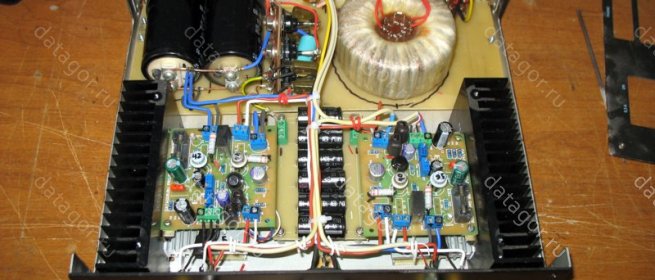

После того как все комплектующие надежно закреплены в корпусе, остается только их соединить между собой проводами, ничего не напутав. Монтаж я делал, используя медную моножилу сечением 0.5 кв мм в силиконовой термостойкой изоляции. Этот провод я брал из кабеля, которым проводят пожарную сигнализацию. Рекомендую к использованию. За счет того что провод жесткий, без особых усилий получается его ровно и аккуратно уложить в корпусе.

Вот и все. Осталось только поставить верхнюю крышку на место, подключить колонки и выбрать любимую мелодию для прослушивания.

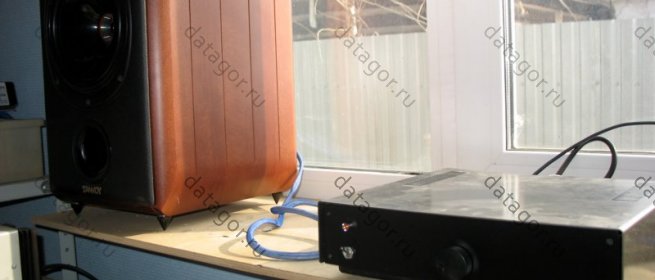

Звук приятно порадовал: мягкий, неутомительный. Очень похож по звучанию на однотактный ламповый усилитель, а мне-то есть с чем сравнивать.
При этом усилитель обладает достаточной мощностью, чтобы раскачать тугие и низкочувствительные колонки и хорошей динамичностью, всеядностью к музыке от джаза до металла.

Ничуть не пожалел потраченного времени на сборку этого усилителя. Похоже, он у меня поселился надолго. Заводские платы и/или полные киты забирайте в нашем магазинчике.
Настоятельно рекомендую всем любителям хорошего звука.

Спасибо за внимание!

Александр (TANk)

РФ, г.Ижевск
